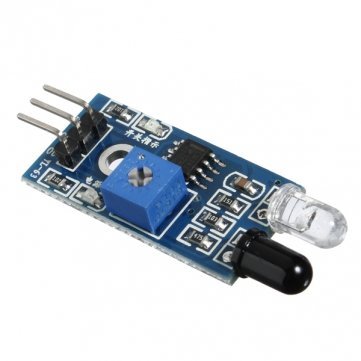

Module capteur d’obstacle infrarouge IR
Spécification
- Lorsque le module détecte un obstacle devant le signal, le voyant lumineux vert sur le niveau de la carte, tandis que le signal de sortie continu de faible niveau OUT port, le module détecte la distance 2 ~ 30cm, angle de détection 35 °, la distance peut le potentiomètre de détection est réglé dans le sens horaire du potentiomètre de réglage pour détecter la distance augmente; dans le sens inverse des aiguilles d’une montre pour ajuster le potentiomètre pour réduire la distance de détection.
- Capteurs infrarouges actifs pour détecter la réflexion, et donc la forme de la réflectivité de la plage de détection cible est critique. La distance de détection minimale qui est le noir, le blanc maximum; Petits objets d’une petite zone, une grande surface du Grand.
- le port de sortie du module capteur OUT peut être directement connecté au port IO du microcontrôleur, vous pouvez conduire directement un relais 5V; Connexion: VCC-VCC; GND-GND; OUT-IO
- Utilisation du comparateur LM393, stable.
- Peut être utilisé pour les modules d’alimentation de 3 à 5 V CC. Lorsque l’appareil est sous tension, la puissance rouge.
- avec les trous de vis de 3mm, installation facile et fixe.
- board size: 3.1CM * 1.5CM.
- Chaque envoi de module comparant la tension de seuil a été ajusté par le potentiomètre est bon, pas des circonstances exceptionnelles, ne modifient pas arbitrairement le potentiomètre.
