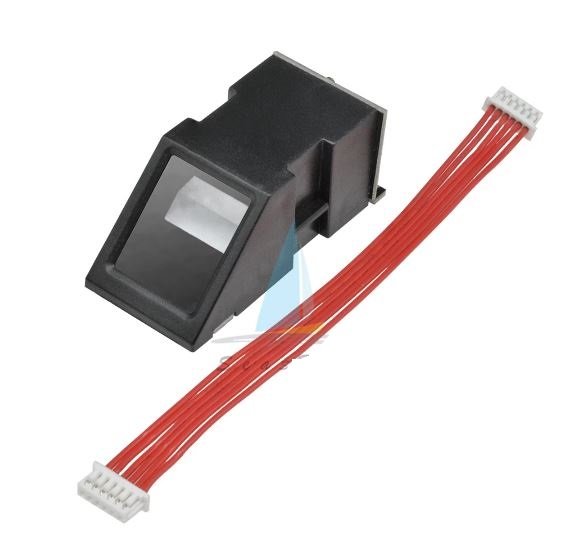

capteur d’empreintes FPM10A

1. Le module d’empreinte digitale est un module de traitement d’empreinte digitale intégré qui intègre le chemin optique et la partie de traitement d’empreinte digitale. Il a les caractéristiques de petite taille, de faible consommation d’énergie et d’interface simple. Il a une grande fiabilité, une vitesse de reconnaissance rapide, une bonne adaptabilité aux doigts secs et mouillés, et une recherche rapide des empreintes digitales..

2. Lorsque l’image d’empreinte digitale est lue, elle a une réponse sensible et un jugement aux doigts humides et secs, et obtient la meilleure qualité d’image, ce qui convient à un large éventail de personnes.

3. La fonction d’adaptation d’auto-apprentissage peut également être personnalisée, et les paramètres sont automatiquement ajustés en fonction des changements des habitudes de l’utilisateur, du climat, etc., pour obtenir une meilleure correspondance.

4. Avec la fonction d’auto-apprentissage, dans le processus de reconnaissance par empreinte digitale, après avoir extrait de nouvelles valeurs de fonction d’empreinte digitale, les valeurs de fonction sont fusionnées dans les fonctions d’empreinte digitale antérieures, et plus l’utilisation est pratique, le mieux.

5. Le module a également une fonction de doigt inductif. Lorsque le doigt est pressé sur la surface de collecte des empreintes digitales, la broche tactile du module émet un niveau élevé.

6. L’interface de communication du module est l’interface de communication USB et UART. Ce module agit comme un périphérique esclave, et le périphérique principal envoie des commandes pertinentes pour le contrôler.

Principe de fonctionnement:

Grâce au principe de imagerie optique, les lignes créés par les imperfections de la peau sur la face intérieure du doigt formeront diverses images d’empreintes digitales. La texture de la peau est différente dans les motifs, les points de rupture et les intersections. Ils sont appelés dans le traitement de l’information. «Points caractéristiques», les caractéristiques de chaque doigt sont différentes, c’est-à-dire uniques, en fonction de cette unicité, nous pouvons associer une personne à son empreinte digitale, en préstockant son empreinte digitale en comparant les empreintes digitales, vous pouvez vérifier sa véritable identité.

Le système d’identification des empreintes digitales collecte, analyse et compense les empreintes digitales grâce à un équipement de conversion photoélectrique spécial et à une technologie de traitement d’image, et peut identifier l’identification personnelle automatiquement, rapidement et avec précision. Le système comprend principalement des processus tels que d’acquisition d’image par empreinte digitale, traitement d’image par empreinte digitale, extraction de fonctionnalités et comparaison et correspondance des valeurs de fonctionnalités.

Spécifications:

Courant de crête: <140mA

Temps d’image d’empreinte digitale: <1.0 secondes

Taille de la fenêtre: 14*18mm

Mode de correspondance: mode de correspondance (1:1)

Mode de recherche (1: N)

Fichier de Signature: 256 octets

Fichiers de modèle: 512 octets

Capacité de stockage: 200

Niveau de sécurité: cinq (de bas en haut: 1,2,3,4,5)

Faux taux d’acceptation (loin): <0.001% (niveau de sécurité 3)

Taux de faux rejet (FRR): <1.0% (niveau de sécurité 3)

Temps de recherche: <1.0 secondes (1:500, la moyenne)

Interface PC: UART (niveau logique TTL) ou USB2.0 / USB1.1

Débit en bauds de Communication (UART): (9600 * N) bps où N = 1 ~ 12 (valeur par défaut N = 6, c’est-à-dire 57600bps)

Environnement de travail:

Température: -20 ° – + 50

Humidité Relative: 40% RH-85 % RH (sans condensation)

Environnement de stockage:

Température: -40 – + 85

Dimensions (L * L * H):

-Un: 56*20*21.5mm

Connexion matérielle:

Module via une interface de communication série, directement avec une communication de microcontrôleur d’alimentation de 3.3V ou 5V: pieds de transmission de données du Module (2

Pied TD) connecté à l’extrémité de réception de la machine de bit de données (RXD), pieds de module de récepteur de données (3 pieds RD) connectés à la machine de bit d’envoi de données (TXD).

Pour le niveau RS-232 (par exemple: machine PC) pour la communication PC, augmenter la conversion de niveau entre le module et l’ordinateur hôte

Circuit (par exemple: circuit MAX232)
