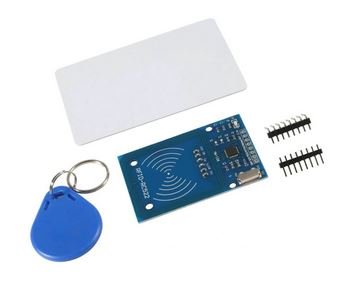

Pour utiliser le module de badge RFID RC522 avec Arduino, vous pouvez suivre les étapes suivantes :
- Connexion matérielle :
- Le module RFID RC522 aura plusieurs broches, y compris les broches pour le contrôle SPI (Serial Peripheral Interface) et les broches pour lire les données des badges RFID.
- Connectez la broche SDA du module RC522 à une broche numérique de l’@rduino (par exemple, la broche 10).
- Connectez la broche SCK du module RC522 à la broche numérique 13 de l’@rduino.
- Connectez la broche MOSI du module RC522 à la broche numérique 11 de l’@rduino.
- Connectez la broche MISO du module RC522 à la broche numérique 12 de l’@rduino.
- Connectez la broche RST du module RC522 à une broche numérique de l’@rduino (par exemple, la broche 9).
- Connectez la broche 3.3V du module RC522 à la broche 3.3V de l’@rduino.
- Connectez la broche GND du module RC522 à la masse (GND) de l’@rduino.
- Installation de la bibliothèque :
- Téléchargez et installez la bibliothèque “MFRC522” dans l’IDE Arduino. Cette bibliothèque facilite la communication avec le module RC522.
- Dans l’IDE Arduino, accédez à “Croquis” -> “Inclure une bibliothèque” -> “MFRC522” pour inclure la bibliothèque dans votre code.
- Lecture des badges RFID :
- Utilisez la bibliothèque MFRC522 pour interagir avec le module RC522 et lire les données des badges RFID.
- Utilisez les fonctions fournies par la bibliothèque pour initialiser le module, détecter les badges RFID à proximité et lire les données des badges.
