module LM2596 convertisseur abaisseur DC-DC

Module d’alimentation abaisseur 3A réglable LM2596S DC-DC super régulateur LM2576

Vias denses, chauds et forts!

Augmentation des bornes d’entrée et de sortie respectivement X7R condensateur de dérivation haute fréquence à Q élevé, compatibilité électromagnétique super!

Plage de tension d’entrée: cc 3.2V à 35V (la tension d’entrée doit être supérieure à la tension de sortie à 1.5V ou plus ne peut pas être augmentée.)

Plage de tension de sortie: 1.25V à 30V cc la tension est réglable en continu, haute efficacité (maximum 92%) du courant de sortie maximum de 3A.

Entrée 12V trouvée, régulation de charge 5V 1A courant de sortie inférieur à 1%

Remarque: l’entrée et la sortie ne peuvent pas être inversées, inversion pourrait brûler des puces;

Il s’agit d’un module abaisseur, la tension d’entrée est supérieure à la tension de sortie requise;

Sortie 2A ou moins longue période de temps sans dissipateur thermique supplémentaire, le courant de sortie est supérieur à 2,5 a (ou puissance de sortie supérieure à 10W) pour travailler de longues heures, veuillez ajouter un dissipateur thermique.

Paramètres électriques:

Entrée: cc 3.2V à 35V (la tension d’entrée doit être supérieure à la tension de sortie ne peut pas être supérieure à boost 1.25v.)

Sortie: la tension cc de 1.25V à 30V est réglable en continu, haute efficacité et courant de sortie maximum de 3A.

Caractéristiques: tous les condensateurs solides utilisant SANYO, des circuits imprimés épais de 36u, des inducteurs de haute qualité avec indicateur LED de sortie de puissance élevée

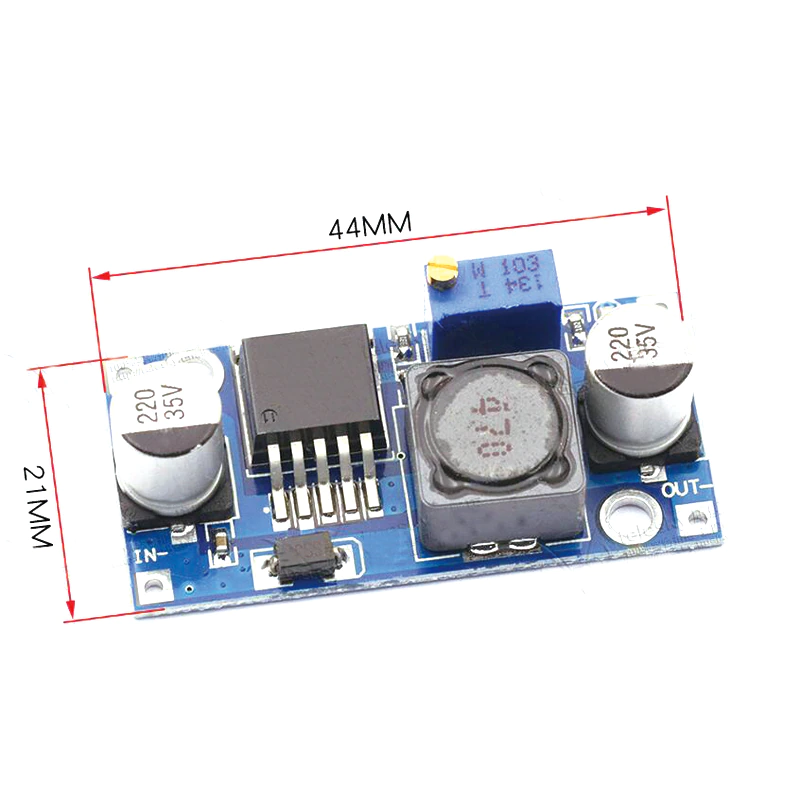

Taille: 41 (L) * 20 (L) * 14 (H) mm (y compris les potentiomètres) Taobao minimum avec trou de localisation avec indicateur LED DC-DC

Instructions:

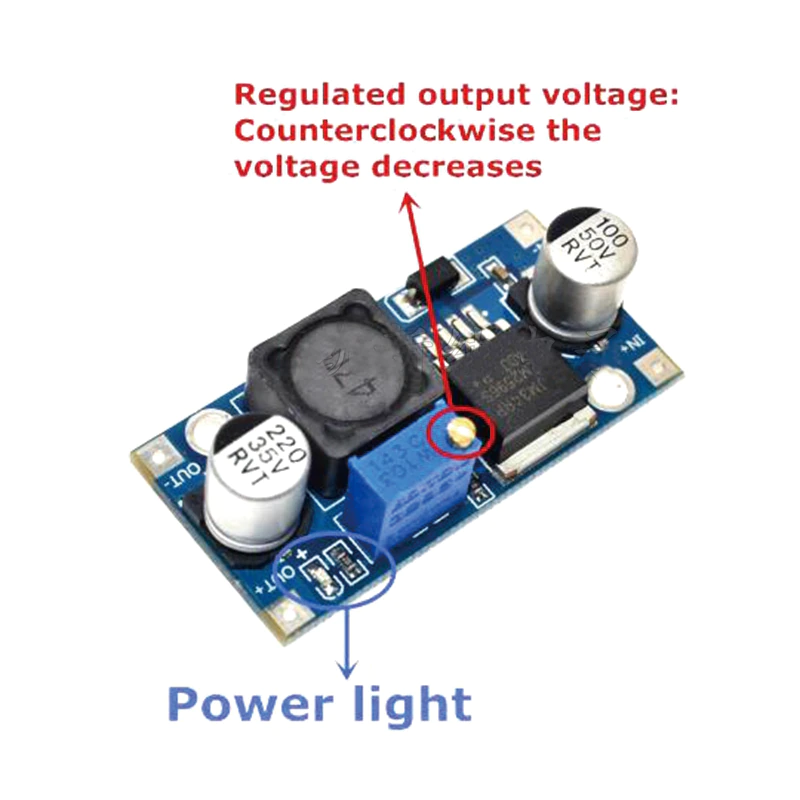

Accès à l’alimentation (3-35V), régler le bouton bleu du potentiomètre (rotation dans le sens des aiguilles d’une montre généralement boost, rotation dans le sens inverse des aiguilles d’une montre) et avec un multimètre pour surveiller la tension de sortie atteint la tension requise.

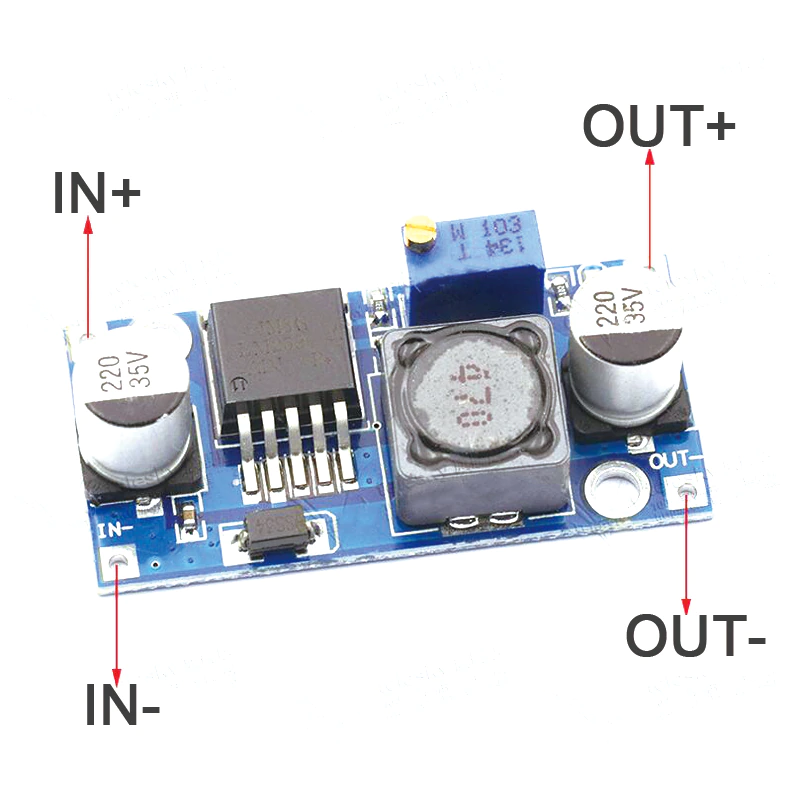

Câblage:

1. Soudage, soudé directement au port d’entrée (sortie) de la ligne électrique;

2. Les broches de soudure, ou les broches peuvent être insérées par insertion de plomb utilisé dans la plaque de tunnel; Soudé directement au PCB après un autre ou ajouter des broches.

Exemples d’application:

1. L’alimentation du véhicule, il suffit d’entrer ce point de terminaison du module l’alimentation de la cigarette de la voiture, vous pouvez ajuster le potentiomètre, la tension de sortie peut être ajustée en 1.25-30V, pour votre téléphone, MP3, MP4, PSP charge de nombreux appareils alimentés, très simple et pratique.

2. L’alimentation à l’appareil électronique lorsque l’appareil a besoin d’une tension d’alimentation de 3-30V correspondant à la main tout en utilisant ce module, vous pouvez facilement mettre la tension à la tension souhaitée et résoudre les problèmes.

3. Le test de tension du système peut être utilisé pour faire de ce projet une variété de plage de tension de fonctionnement du système de test de tension du module de débogage, très facile et pratique.
