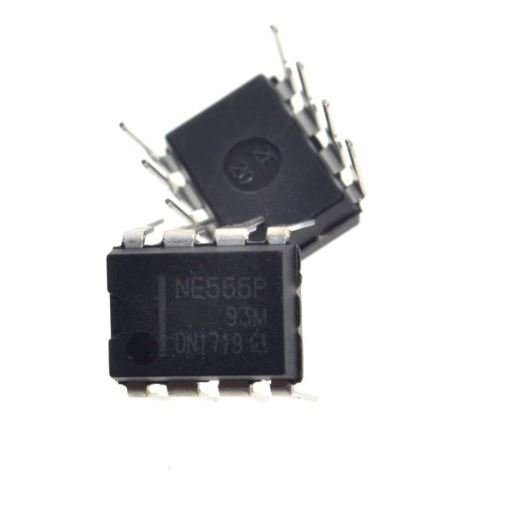

Le NE555 existe en version double avec l’appellation NE556. La table suivante présente les broches présentes sur la version simple dans un boîtier DIP. Les autres boîtiers utilisent les mêmes noms de broches4.
| # | Nom | Description |
|---|---|---|
| 1 | GND | Masse |
| 2 | TRIG | Gâchette, amorce la temporisation – Détecte lorsque la tension est inférieure à 1⁄3 de VCC |
| 3 | OUT | Signal de sortie |
| 4 | RESET | Remise à zéro, interruption de la temporisation |
| 5 | CONT | Accès à la référence interne (2⁄3 de VCC) |
| 6 | THRES | Déclenche la fin de la temporisation, lorsque la tension atteint 2⁄3 de VCC, en montant |
| 7 | DISCH | Borne servant à décharger le condensateur de temporisation |
| 8 | VCC | Tension d’alimentation, généralement entre 5 et 15 V |
« NE555 » est le nom originel du composant proposé par Signetics. De nombreux fabricants ont proposé ce composant avec une compatibilité du brochage, et un préfixe différent. Aujourd’hui les versions CMOS de ce composant (tel que le LMC5555) sont le plus souvent utilisées6.
