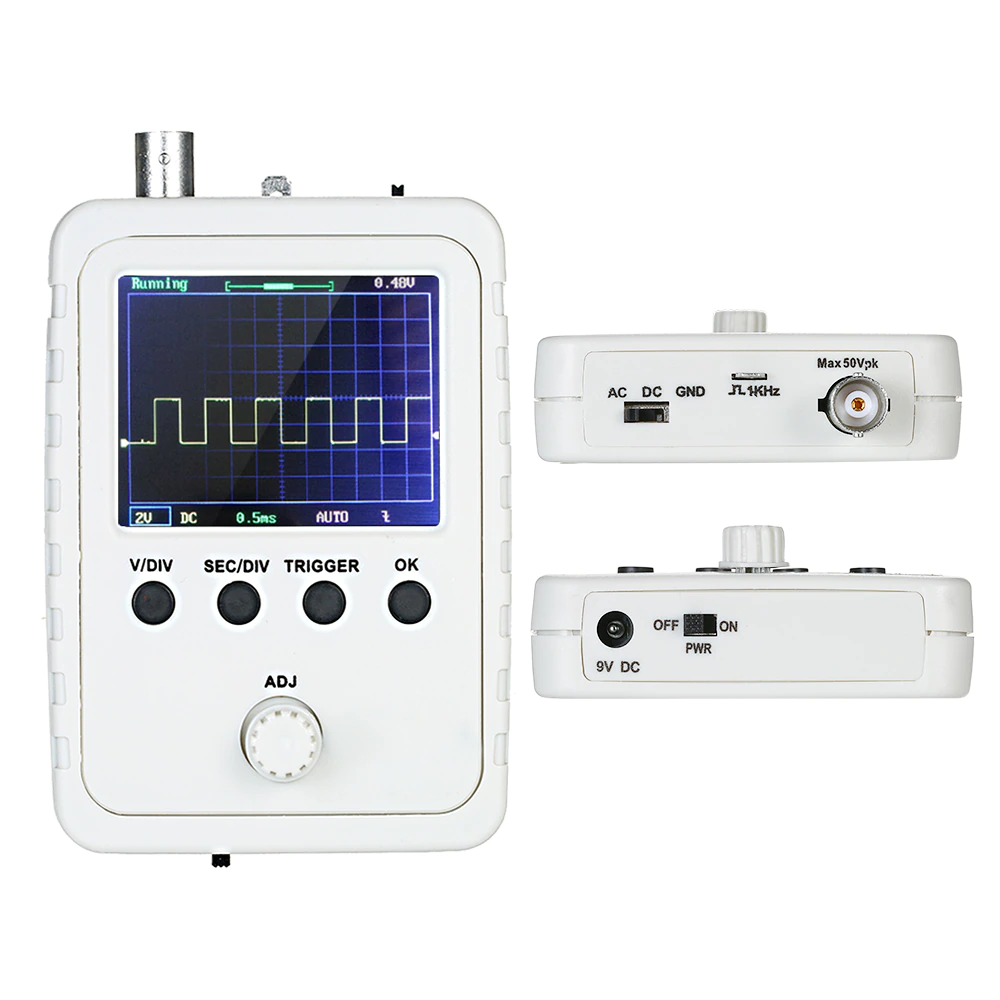

Oscilloscope numérique portable

Cet oscilloscope numérique a une bande passante similaire à DSO138 mais contient des améliorations importantes dans la structure, le mécanisme et le fonctionnement. Il présente une sensibilité élevée, une taille légère et portable, un écran TFT de 2.4 pouces et un étui de protection. Il peut afficher les paramètres de forme d’onde, tels que la fréquence, la période, la largeur d’impulsion, le rapport cyclique, MAX./MIN./AVG./crête/valeurs virtuelles.

Caractéristiques:

Adopte le processeur ARM Cortex-M3 (STM32F103C8), et comprend un écran d’affichage TFT couleur de 2.4 pouces

Utilisé pour le développement secondaire sur la base de ce kit, par exemple, il peut être changé en millivoltmètre, enregistreurs de données.

Livré avec des instructions, facile à installer et à utiliser.

Modes de déclenchement automatique/normal/simple, facile à capturer la forme d’onde du moment.

Déclencheur de bord montant ou descendant disponible.

Forme d’onde précédente notable avant le déclenchement (retard négatif).

Peut figer l’affichage de la forme d’onde à tout moment (fonction de maintien).

Affichage numérique des paramètres de forme d’onde, y compris la fréquence, la période, la largeur d’impulsion, le rapport cyclique, MAX./MIN./AVG./Peak-Peak/valeurs virtuelles.

Fonction de stockage de forme d’onde: ne perdra pas la forme d’onde après la mise hors tension.

Détection de court-circuit et de circuit ouvert: peut aider l’utilisateur à trouver l’erreur de soudage.

Fonction de reconnaissance du contrôleur TFT.

Le SMD a été soudé, plus adapté aux débutants en électronique.

Spécifications:

Type: Produit Fini

Modèle: US/ EU (facultatif)

Nombre de chaînes: 1

Bande passante analogique: 0-200KHz

Plage de sensibilité: 5mV/Div – 20V/Div

Erreur de sensibilité: < 5%

Tension d’entrée maximale: 50Vpk (1X sonde)

Impédance d’entrée: 1M ohms/20pF

Résolution: 12 bits

Longueur d’enregistrement: 1024 points

Modes de couplage: cc/ca/GND

Taux d’échantillonnage Maximum en temps réel: 1MSa/s

Plage de Base de temps: 10us/Div – 500s/Div

Modes de déclenchement: automatique, Normal et simple

Types de déclenchement: front montant/descendant

Position de déclenchement: Center du tampon

Affichage: LCD TFT couleur de 2.4 pouces avec une résolution de 320*240

Tension d’alimentation: cc 9V(8-10V Acceptable)

Consommation de courant: ~ 120mA @ 9V

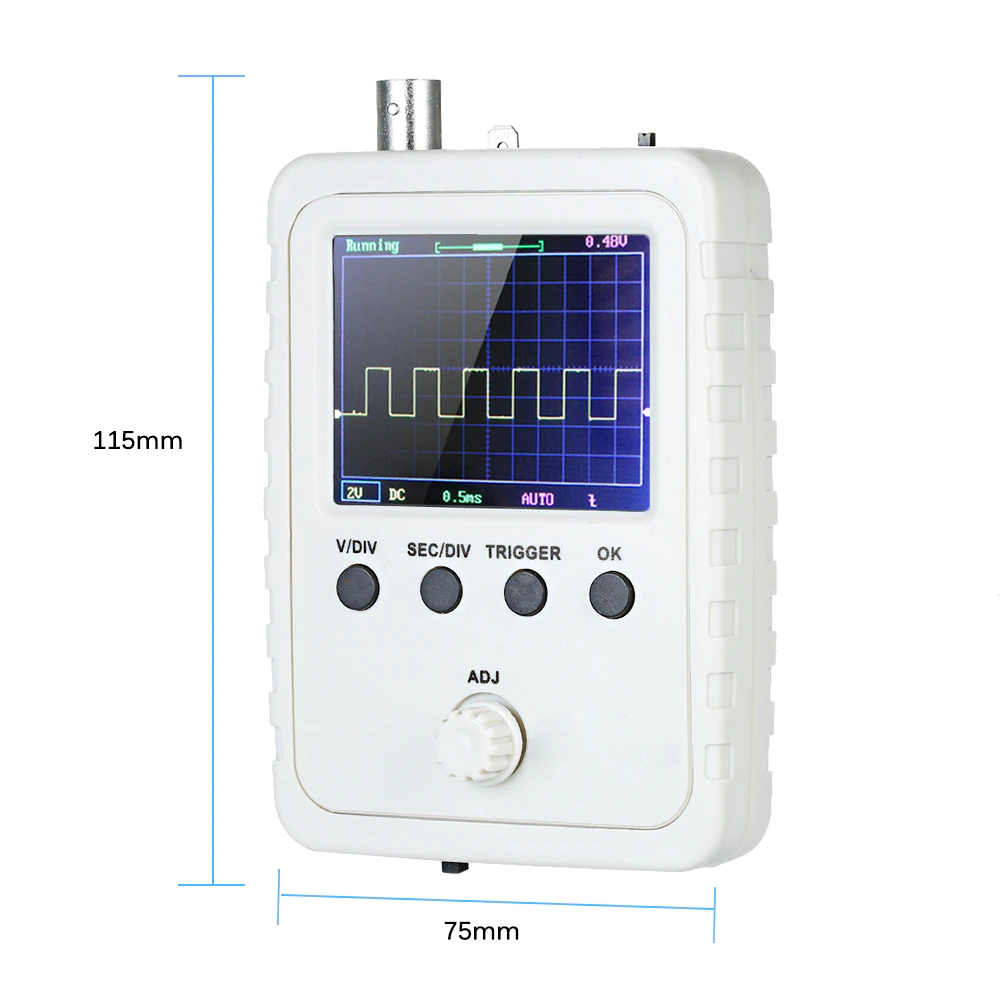

Taille du produit: 115*75*22mm / 4.53*2.95 * 0,87in

Poids du produit: 92g / 3.24oz

Taille de l’emballage: 202*110*38mm/7.95*4.33*1.50in

Poids du colis: 314g/11.07oz

Note:

En raison de la différence de lumière et d’écran, la couleur de l’article peut être légèrement différente des images.

Veuillez permettre des différences de 1 à 3cm en raison de la mesure manuelle.

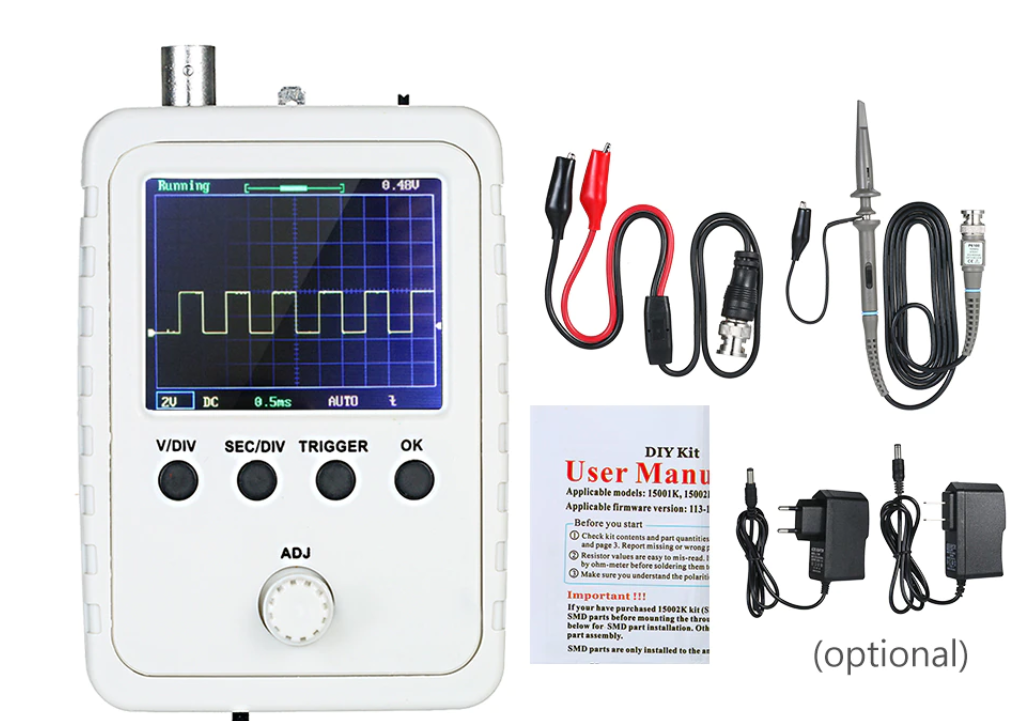

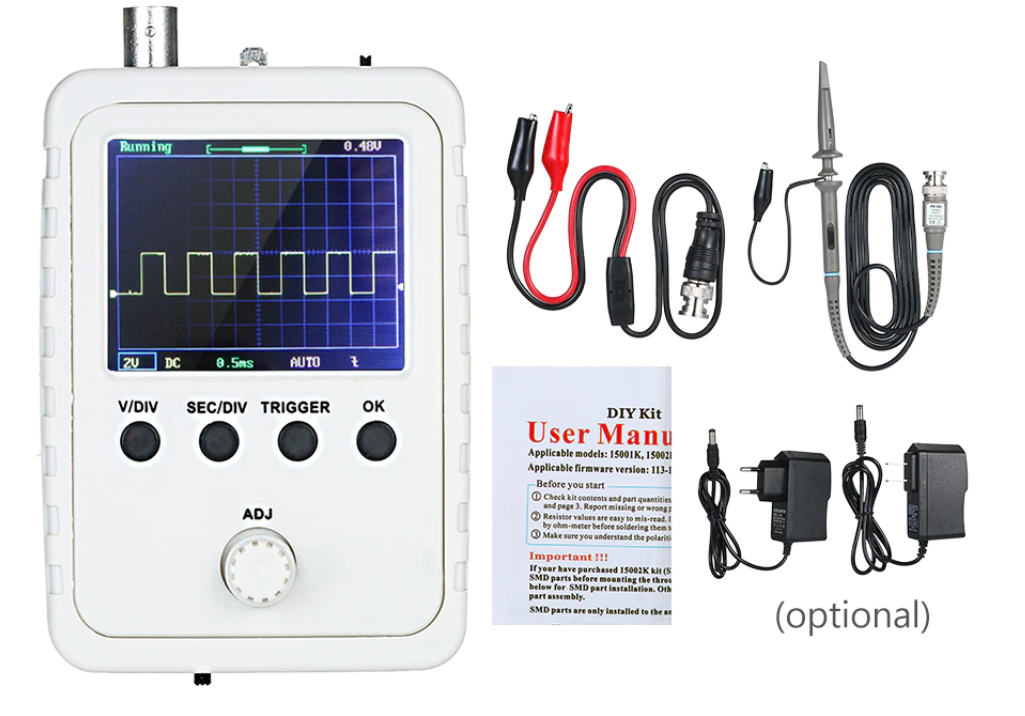

Liste de paquet:

1 * Oscilloscope

1 * câble BNC à clip

1 * sonde

1 * adaptateur secteur

1 * Manuel d’utilisation
