Description:

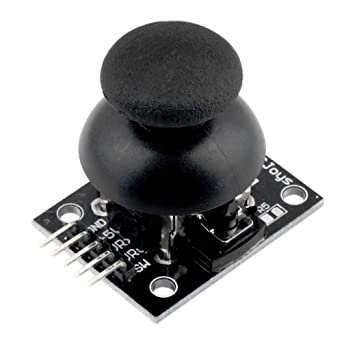

Module de capteur de joystick de clé à deux axes en utilisant le potentiomètre à bascule PS2, avec (X, Y) sortie analogique à 2 axes, (Z) sortie numérique à 1 bouton. Avec la carte d’extension de capteur Ardui37 peut produire la télécommande et d’autres travaux interactifs. En outre, ce produit afin de permettre aux clients de plus facilement avec la carte d’extension ardui37 et d’autres interfaces standard, dans la conception des X, Y, axe Z du circuit sont des fils séparés, l’utilisateur peut utiliser une ligne spéciale ARDUI37 à 3 broches vraiment brancher sur la carte d’extension.
Performance du produit:
1. Plage de tension d’entrée: cc 3.3V à 5V
2. signal de sortie: le module spécial sortie analogique bidirectionnelle et une interface de sortie numérique, la valeur de sortie correspondant à (X, Y) décalage biaxial, le type d’analogique; touches que l’utilisateur appuie sur l’axe Z, son type est commutateur numérique.
3. Le contrôleur Ardui37 peut être programmé, la prise de la carte d’extension du capteur, complète avec des travaux interactifs créatifs à distance.
4. Le joystick croisé est une résistance bidirectionnelle de 10K, avec la bascule dans différentes directions, la résistance du robinet avec le changement. Ce module utilise une alimentation de 5V, l’état d’origine de X, Y lire la tension de 2.5V environ, lorsqu’il est pressé avec la direction de la flèche, la valeur de tension de lecture augmente avec le maximum à 5V; Flèches dans la direction inverse pour appuyer, lire la tension diminue, le minimum est de 0V.
