alimentation :5V DC
Courant de repos: <2mA
Angle de mesure: <15°
Gamme de distance : 2cm – 300 cm
résolution : 0.3 cm
Compatible avec Arduino.

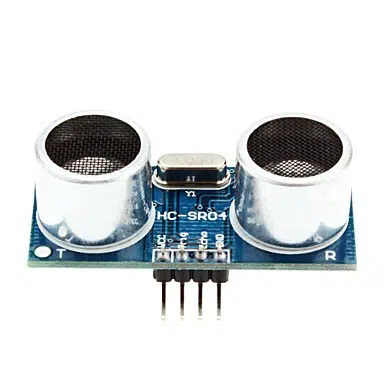

Ce module dispose simplement de 4 pins de sortie : VCC , TRIG, ECHO, GND . Il est donc très facile de l’interfacer à un microcontrôleur. Le processus complet est le suivant: Mettre la pin « TRIG » une impulsion de niveau haut (5V) durant au moins 10µs et le module démarre sa lecture; A la fin de la mesure, s’il detecte un objet devant lui, la pin « ECHO » passe au niveau haut (5V) « PulseIn() ». Et , la distance où se situe l’obstacle est proportionnelle à la durée de cette impulsion Il est donc très facile de calculer cette distance ave la formule suivante:
Distance = ((Durée du niveau haut)*(vitesse du son: 340 m/s))/2.
